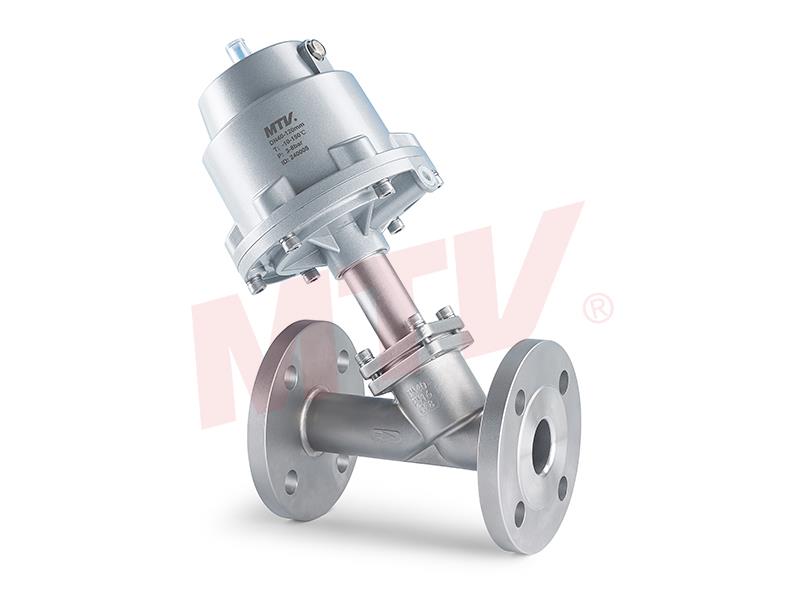

Válvula de asiento en ángulo con brida de actuador de aluminio serie 103, apertura cuadrada

La válvula de asiento angular es una estructura de 2/2 posiciones, impulsada por un pistón neumático. Utiliza el pistón actuador para proporcionar fuerza lineal para empujar el asiento de la válvula lejos del asiento de la válvula, sirviendo como un tipo de válvula de control neumático.

Especificaciones de diseño:


Tamaño: DN8-DN100 (1/4''-4'').
Tipo de conexión: roscada, soldada, tri-clamp, brida, otros métodos para consulta personalizada.
Cuerpo de válvula: CF8, CF8M, SS316L, 2205
Actuador: Aluminio
Junta de asiento: PTFE, RPTFE
Sello del vástago: PTFE,FKM,RPTFE
Sello del pistón: FKM,NBR
Presión nominal (presión de trabajo): 0-16 bar (0-232 Psi), vacío tan bajo como -0,9 bar opcional. Presión de control: 2-10bar
Medio de control: aire comprimido limpio, otros gases lubricados o secos y neutros, gas inerte ≤60 ℃.
Temperatura exterior (ambiente): -10 ℃ - 80 ℃.
Medios aplicables: agua, gas o líquido neutro, alcohol, aceite, combustible, vapor, disolventes orgánicos, soluciones ácido-base, etc.
Temperatura media: -10 ℃ - 180 ℃ (tipo de temperatura normal de PTFE)
                                        25 ℃ - 220 ℃ (tipo PTFE de alta temperatura)
Viscosidad máxima: 600cst (mm²/s)
Clase de fuga de la válvula: DIN EN 12266 Clase A



Ventajas:

◎Estructura compacta, alta capacidad de circulación.

◎Depuración simple y rápida.

◎El vástago de la válvula se corrige (autoregula), se autolubrica y no requiere mantenimiento automáticamente.

◎Varilla indicadora de posición visible.

◎Extremadamente adecuado para conmutación de alta frecuencia y operaciones cuantitativas.

◎Tiene excelentes características de ajuste.

◎El cilindro está hecho de material de aluminio, que funciona excepcionalmente bien en entornos hostiles, con categorías de accesorios modulares, capacidad de rotación de 360° y baja tasa de mantenimiento. El material de acero inoxidable es particularmente duradero en aplicaciones corrosivas y de vapor; Los componentes de sellado fiables y resistentes garantizan un sellado hermético y una larga vida útil.

◎Se puede instalar en cualquier posición (hacia arriba, plano o inclinado), siendo más adecuado el cilindro en posición vertical.
