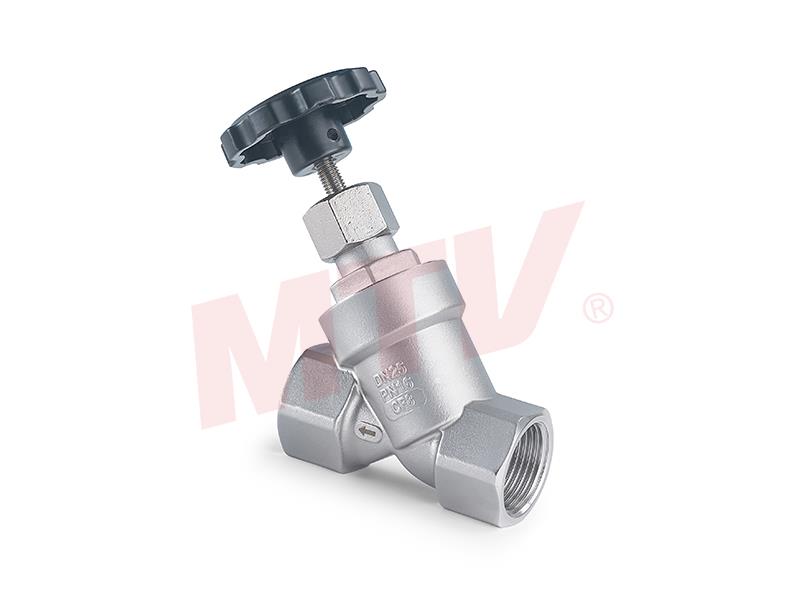

Válvula de asiento en ángulo roscada manual serie 109

Tamaño: DN8-DN100 (1/4''-4'').
Tipo de conexión: roscada, soldada, tri-clamp, brida, otros métodos para consulta personalizada.
Cuerpo de válvula: CF8, CF8M, SS316L, 2205
Junta de asiento: PTFE, RPTFE
Sello del vástago: PTFE,FKM,RPTFE
Sello del pistón: FKM,NBR
Presión nominal (presión de trabajo): 0-16 bar (0-232 Psi), vacío tan bajo como -0,9 bar opcional.
Medio de control: aire comprimido limpio, otros gases lubricados o secos y neutros, gas inerte ≤60 ℃.
Temperatura exterior (ambiente): -10 ℃ - 80 ℃.
Medios aplicables: agua, gas o líquido neutro, alcohol, aceite, combustible, vapor, disolventes orgánicos, soluciones ácido-base, etc.
Temperatura media: -10 ℃ - 180 ℃ (tipo de temperatura normal de PTFE)
                                       25 ℃ - 220 ℃ (tipo PTFE de alta temperatura)
Viscosidad máxima: 600cst (mm²/s)
Clase de fuga de la válvula: DIN EN 12266 Clase A





1. Estructura compacta, gran capacidad de flujo.
2. Ajuste sencillo y rápido.
3. Ideal para conmutación de alta frecuencia y operación cuantitativa.
4. Excelentes características reguladoras.
5. Se puede instalar en cualquier posición (hacia arriba, horizontal o inclinada), siendo más adecuado el cilindro en posición vertical.
6. Utiliza una estructura de sellado inferior para una limpieza rápida y reducción de residuos.
7. Se puede agregar un cono de ajuste de flujo en el núcleo de la válvula para control de flujo manual.
