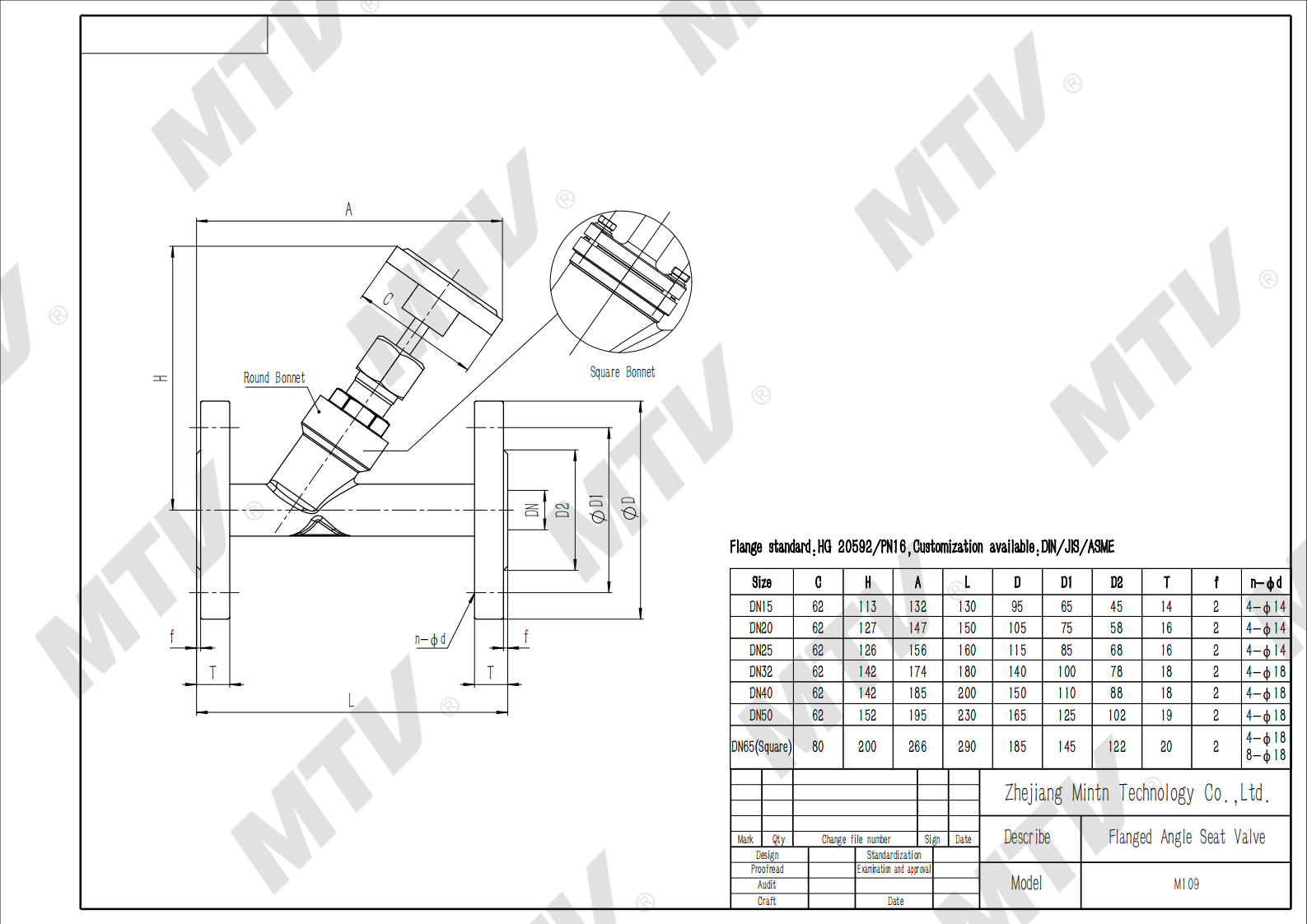

Ручной фланцевый угловой седельный клапан серии 109

Размер: DN8-DN100 (1/4’’-4’’).
Тип соединения: резьбовое, сварное, трехзажимное, фланцевое, другие методы для индивидуальной консультации.
Корпус клапана: CF8, CF8M, SS316L, 2205
Уплотнение седла: ПТФЭ, RPTFE
Уплотнение штока: ПТФЭ, FKM, RPTFE.
Уплотнение поршня: FKM, NBR
Номинальное давление (рабочее давление): 0–16 бар (0–232 фунта на квадратный дюйм), вакуум до -0,9 бар (опционально).
Управляющая среда: чистый сжатый воздух, смазанные или сухие другие и нейтральные газы, инертный газ ≤60 ℃.
Наружная температура (окружающая среда): -10℃- 80℃.
Применяемые среды: вода, нейтральный газ или жидкость, спирт, масло, топливо, пар, органические растворители, кислотно-щелочные растворы и т. д.
Средняя температура: -10℃- 180℃ (тип нормальной температуры ПТФЭ)
                                         25℃-220℃ (высокотемпературный тип из ПТФЭ)
Максимальная вязкость: 600 сст (мм²/с)
Класс герметичности клапана: DIN EN 12266, класс A.



1. Компактная конструкция, высокая пропускная способность.
2. Простая и быстрая настройка.
3. Идеально подходит для высокочастотного переключения и количественных операций.
4. Отличные регулирующие характеристики.
5. Можно устанавливать в любом положении (вверх, горизонтально или наклонно), причем цилиндр более удобен в вертикальном положении.
6. Использует конструкцию нижнего уплотнения для быстрой очистки и уменьшения количества остатков.
7. Конус регулировки потока можно добавить к сердечнику клапана для ручного управления потоком.
