Технические характеристики дизайна:
Номинальное давление (рабочее давление): 0–16 бар (0–232 фунтов на квадратный дюйм)
Управляющее давление: 3–8 бар (43,5–116 фунтов на квадратный дюйм)
Управляющая среда: чистый сжатый воздух, смазанные или сухие другие нейтральные газы, инертные газы ≤60 ℃.
Корпус клапана: CF8, CF8M
Уплотнение седла клапана: этилен-пропилен-диеновый мономер (EPDM), фторкаучук (FKM)
Применимая среда: FKM подходит для большинства сред, кроме пара.
EPDM пригоден для горячей воды и пара, но не для смазки, топлива и т. д.
Температура окружающей среды (окружающая среда): от -10 ℃ до 80 ℃.
Средняя температура: от -20 ℃ до 150 ℃ (FKM), от -20 ℃ до 130 ℃ (EPDM)

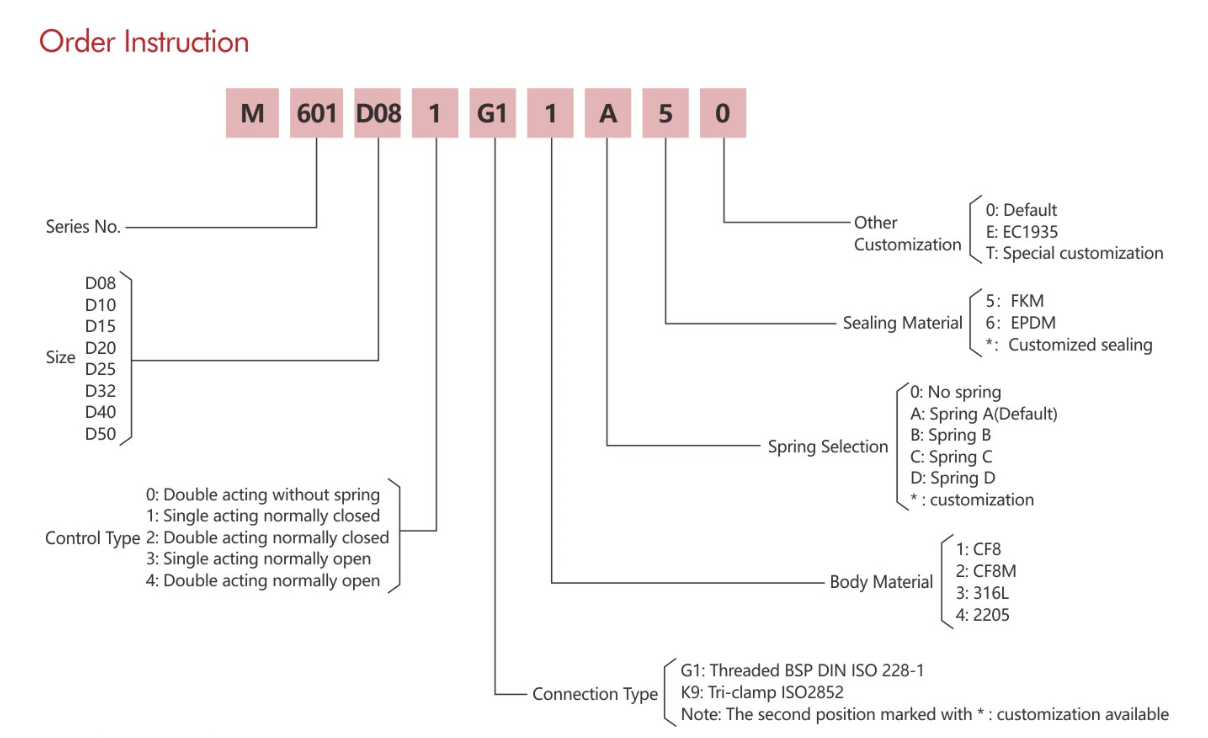

Форма управления: Нормально закрытый, нормально открытый для одностороннего действия;
нормально закрытый, нормально открытый для двойного действия; свободное государство для двойного действия.
Способ подключения: Резьбовой (BSP/BSP/NPT)
Класс герметичности клапана: DIN EN 12266, класс A
Принцип работы:
Сжатый воздух заставляет поршень совершать возвратно-поступательные движения, обеспечивая открытие и закрытие клапана.
Давление среды воздействует на седло клапана с минимальным воздействием на поршень.
позволяя клапану быстро открываться или закрываться. Улучшенная внутренняя структура клапана
обеспечивает лучший поток жидкости и снижает потери давления.
Преимущества：
◎Компактный размер, красивый внешний вид, длительный срок службы: корпус клапана изготовлен из нержавеющей стали,
высококачественный внешний вид, устойчивый к коррозии. Поршень и уплотнение интегрированы, просто
и надежный, с уникальной конструкцией, гарантирующей, что осевое уплотнение не будет затронуто
боковыми силами и эксцентрическими нагрузками, что приводит к увеличению срока службы уплотнения.
Может быть установлен в любом направлении.
◎Быстрая реакция, минимальная потеря давления: поток жидкости в корпусе клапана лучше,
а так как давление среды действует на седло клапана, то поршень с трудом
влияние сопротивления, что приводит к высокой скорости переключения и минимальной потере давления.
◎Сопротивление вакууму: отличные характеристики герметизации, подходят для вакуумных трубопроводов.
◎Антиблокировка: особенно подходит для контроля сред с частицами, вязкостью и легкой конденсацией.
◎Не требует технического обслуживания: благодаря наличию только одной подвижной части (штока поршня),
без традиционных компонентов уплотнения между штоком и
привод в обычных клапанах и без дополнительных приводов,
коаксиальный клапан не требует дополнительного обслуживания
Приложения:
Охлаждение и смазка станков, добыча и переработка нефти,
газодобывающее оборудование, порошковая металлургия, моечные машины высокого давления,
цементация под давлением, выдувные машины, оборудование для очистки сточных вод,
пенное оборудование, оборудование для испытаний высоким давлением, ламинарное охлаждение, вакуумное оборудование.
