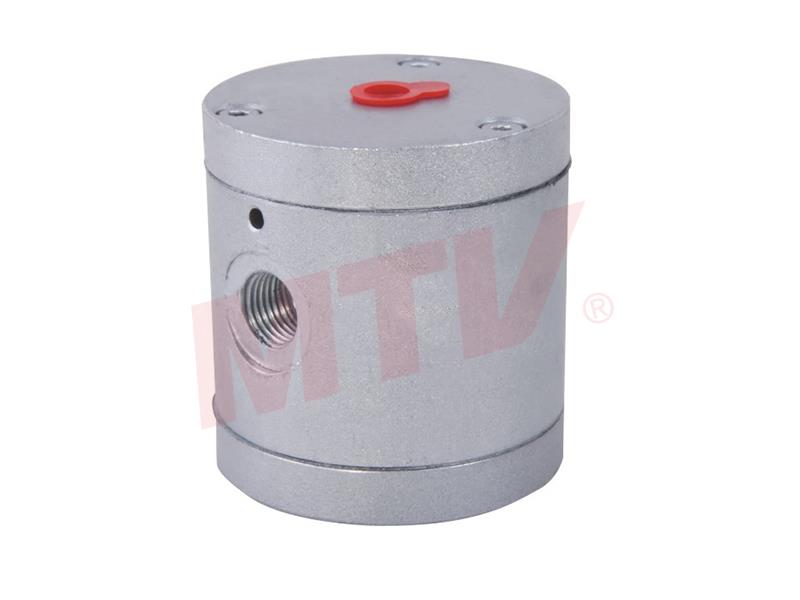

804系列 气动平衡阀

技术参数

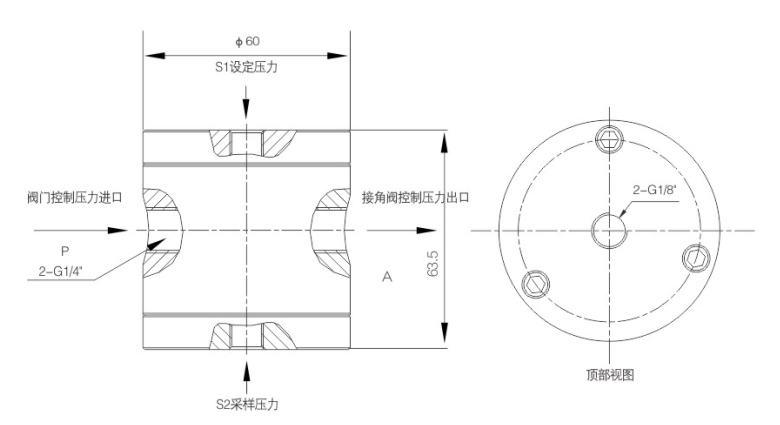

接口尺寸：

P、A接口尺寸为：G1/4”

S1、S2接口尺寸为： G1/8”

压力范围：

S1端设定压力：0.02-0.4MPa，用户可根据实际工况自行设定，一般采用经过滤的压缩空气。

S2端采样压力：S10.01MPa（来源于设备工作压力）P、A两端压力：根据与平衡阀相连阀门所器的控制压力而定，一般采用经过滤的压缩空气。

温度范围：0℃- 100℃

特点

无需人工调整操作，可实现自动化控制；灵敏度高，压力变化达到0.01MPa，平衡阀即可自动开关。

工作原理

本气动平衡阀，通过S2端口压力的变化(S1端口压力恒定)，控制A端气源的输出，从而自动控制与之相连阀门(例如:角座阀)的开关，使设备随工作压力的变化自动调整，保证设备工作压力的稳定。
