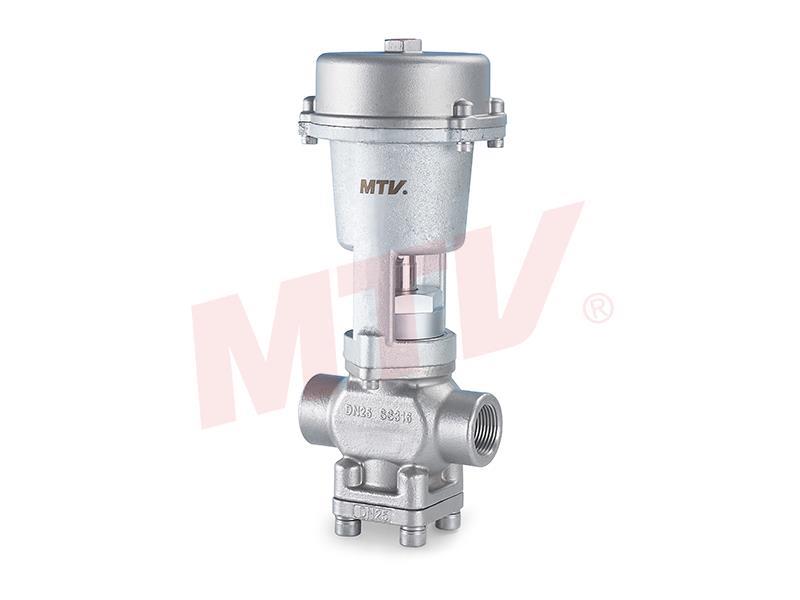

Válvula de pistón roscada neumática de 2/2 vías serie 401

Especificaciones de diseño:

Fluidos: Vapor, Gas, Agua Caliente, Agua Fría
Presión máxima de funcionamiento: 3,2 MPa*1
Temperatura máxima de funcionamiento: 205°C (opción especial: 240°C)
Presión de suministro de aire de control: 0,25 a 0,35 MPa
Puerto de suministro de aire de control: Rc1/4, NPT1/4, G1/4
Método de conexión: Conexión roscada (RC, NPT), Conexión de brida (JIS 20K, ASME Clase 300, DIN PN40)
Cuerpo de válvula: acero inoxidable SCS13
Brida: Acero inoxidable SUS304 o acero al carbono S25C
Brida inferior del asiento de la válvula: acero inoxidable SCS13 o acero al carbono S25C con asiento de válvula soldado con combinación de acero inoxidable SUS304
Vástago de válvula: SUS403 cromado duro

Principio de funcionamiento

Las válvulas de pistón funcionan usando presión de aire, con un resorte para

rearme unidireccional, funcionando como válvula de dos vías para apertura

y cerrando. Ofrecen dos tipos de válvulas de 2 vías: normalmente abiertas (NO),

donde el puerto 1-2 está abierto cuando el suministro de aire está cerrado y normalmente cerrado (NC),

donde el puerto 1-2 está cerrado cuando el suministro de aire está cerrado.

En entornos de alta temperatura y alta presión, como neumáticos

máquinas de vulcanización, anillos de sellado especializados (PTFE de fibra de carbono) son

utilizado en el vástago de la válvula que se conecta al cuerpo de la válvula y al asiento, asegurando

Sellado duradero de alta calidad. Su diseño también facilita el mantenimiento,

tales como desmontaje y montaje para sustitución de piezas. Estas válvulas son

Adecuado para sistemas de presión internos y externos, sistemas hidráulicos,

y sistemas neumáticos en máquinas de vulcanización de neumáticos.
