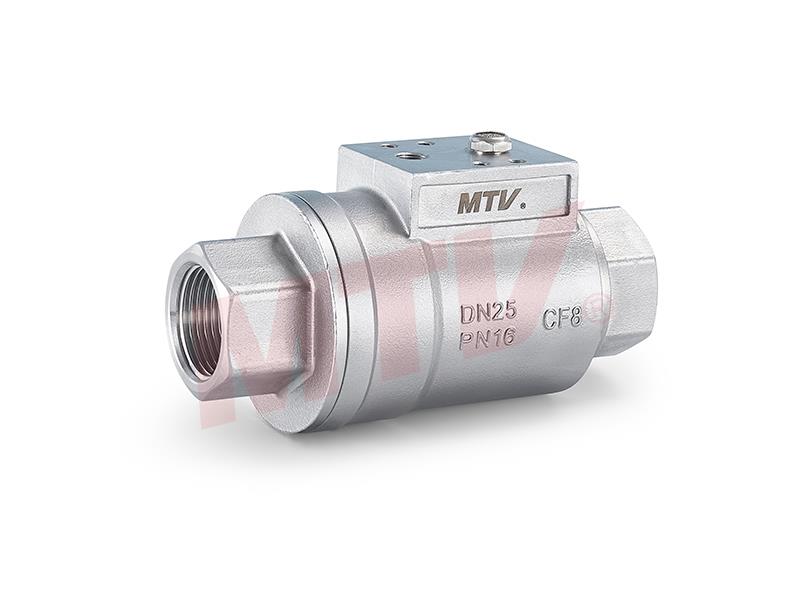

Válvula coaxial roscada neumática serie 601

La válvula coaxial adopta una estructura integrada de el cuerpo de la válvula y el actuador: el actuador está alineado con el eje de la tubería de fluido (en la dirección del flujo de fluido), maximizar el ahorro de espacio y minimizar la influencia de diferenciales de presión del fluido en la presión de apertura de la válvula.

Especificaciones de diseño:

Presión nominal (presión de trabajo): 0-16 bar (0-232 Psi)
Presión de control: 3-8 bar (43,5-116 psi)
Medio de control: Aire comprimido limpio, lubricado o seco otros gases neutros, gases inertes ≤60 ℃.
Cuerpo de válvula: CF8, CF8M
Sello del asiento de la válvula: Monómero de etileno propileno dieno (EPDM), caucho fluorado (FKM)
Medio aplicable: FKM es adecuado para la mayoría de los medios excepto el vapor.

El EPDM es apto para agua caliente y vapor, pero no para grasas, combustibles, etc.
Temperatura ambiente (ambiente): -10 ℃ a 80 ℃
Temperatura media: -20 ℃ a 150 ℃ (FKM), -20 ℃ a 130 ℃ (EPDM)
Forma de control: Normalmente cerrado, normalmente abierto para simple efecto;

normalmente cerrado, normalmente abierto para doble efecto; Estado libre para doble efecto.
Método de conexión: Roscado (BSP/BSP/NPT)
Clasificación de fuga de la válvula: DIN EN 12266 Clase A



Principio de funcionamiento:

El aire comprimido fuerza al pistón a moverse alternativamente, logrando la apertura y el cierre de la válvula.

La presión media actúa sobre el asiento de la válvula, con mínima interferencia con el pistón,

permitiendo que la válvula se abra o cierre rápidamente. La estructura interna mejorada de la válvula.

permite un mejor flujo de fluido y una menor pérdida de presión.





Ventajas:

◎Tamaño compacto, apariencia hermosa, larga vida útil: cuerpo de válvula de acero inoxidable,

Aspecto de alta gama, resistente a la corrosión. El pistón y el sello están integrados, simple

y confiable, con una estructura única que garantiza que el sello axial no se vea afectado

por fuerzas laterales y cargas excéntricas, lo que da como resultado una vida útil más larga del sellado.

Se puede instalar en cualquier dirección.

◎Respuesta rápida, pérdida de presión mínima: el flujo de fluido en el cuerpo de la válvula es mejor,

y dado que la presión media actúa sobre el asiento de la válvula, el pistón apenas se mueve.

afectado por la resistencia, lo que resulta en una velocidad de conmutación rápida y una pérdida de presión mínima.

◎Resistencia al vacío: Excelente rendimiento de sellado, adecuado para tuberías de vacío.

◎Antibloqueo: Especialmente adecuado para controlar medios con partículas, viscosidad y fácil condensación.

◎Sin mantenimiento: debido a que solo tiene una parte móvil (vástago del pistón),

sin los tradicionales componentes de sellado de relleno entre el vástago y

actuador en válvulas convencionales, y sin actuadores de accionamiento adicionales,

La válvula coaxial no requiere mantenimiento adicional.



Aplicaciones:

Refrigeración y lubricación de máquinas herramienta, extracción y procesamiento de petróleo,

equipos de producción de gas, pulvimetalurgia, lavadoras de alta presión,

lechada a presión, máquinas de moldeo por soplado, equipos de tratamiento de aguas residuales,

equipos de espuma, equipos de prueba de alta presión, enfriamiento laminar, equipos de vacío.
