Especificaciones de diseño:
Presión nominal (presión de trabajo): 0-16 bar (0-232 Psi)
Presión de control: 3-8 bar (43,5-116 psi)
Medio de control: Aire comprimido limpio, lubricado o seco otros gases neutros, gases inertes ≤60 ℃.

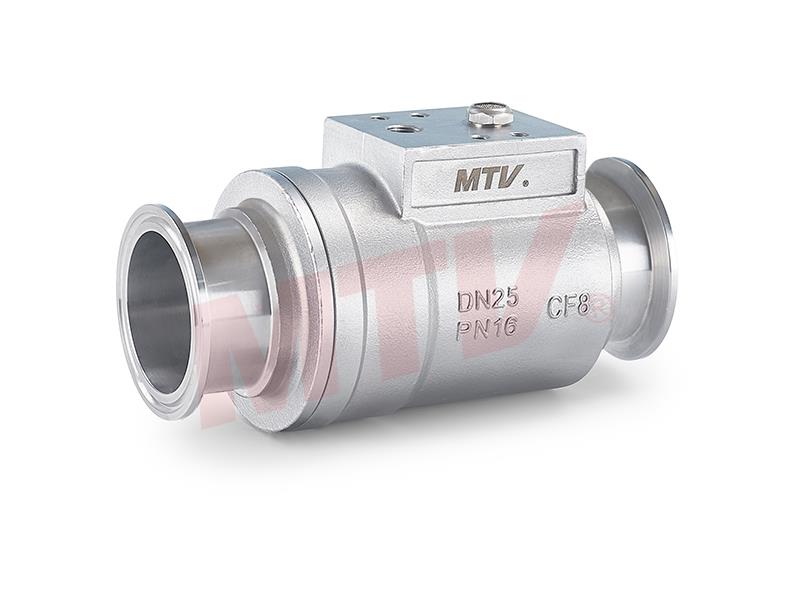

Cuerpo de válvula: CF8, CF8M
Sello del asiento de la válvula: Monómero de etileno propileno dieno (EPDM), caucho fluorado (FKM)
Medio aplicable: FKM es adecuado para la mayoría de los medios excepto el vapor.
El EPDM es apto para agua caliente y vapor, pero no para grasas, combustibles, etc.
Temperatura ambiente (ambiente): -10 ℃ a 80 ℃
Temperatura media: -20 ℃ a 150 ℃ (FKM), -20 ℃ a 130 ℃ (EPDM)

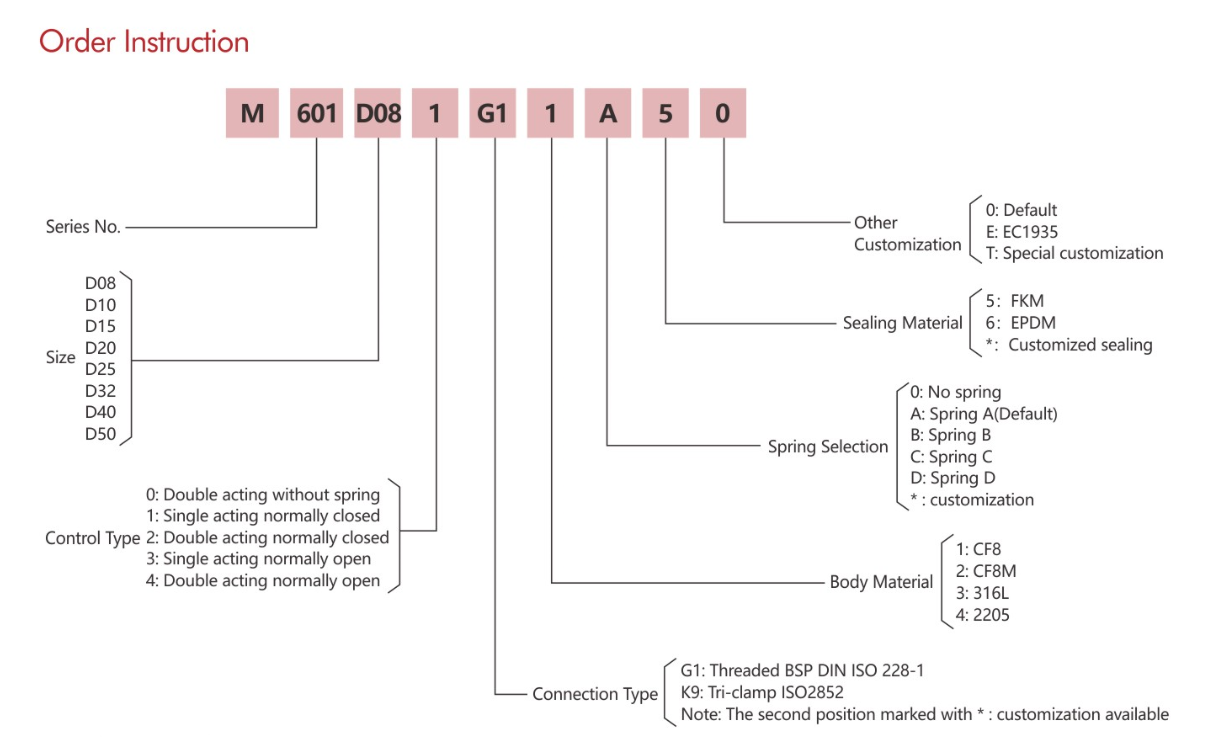

Forma de control: Normalmente cerrado, normalmente abierto para simple efecto;
normalmente cerrado, normalmente abierto para doble efecto; Estado libre para doble efecto.
Método de conexión: Roscado (BSP/BSP/NPT)
Clasificación de fuga de la válvula: DIN EN 12266 Clase A
Principio de funcionamiento:
El aire comprimido fuerza al pistón a moverse alternativamente, logrando la apertura y el cierre de la válvula.
La presión media actúa sobre el asiento de la válvula, con mínima interferencia con el pistón,
permitiendo que la válvula se abra o cierre rápidamente. La estructura interna mejorada de la válvula.
permite un mejor flujo de fluido y una menor pérdida de presión.
Ventajas：
◎Tamaño compacto, apariencia hermosa, larga vida útil: cuerpo de válvula de acero inoxidable,
Aspecto de alta gama, resistente a la corrosión. El pistón y el sello están integrados, simple
y confiable, con una estructura única que garantiza que el sello axial no se vea afectado
por fuerzas laterales y cargas excéntricas, lo que da como resultado una vida útil más larga del sellado.
Se puede instalar en cualquier dirección.
◎Respuesta rápida, pérdida de presión mínima: el flujo de fluido en el cuerpo de la válvula es mejor,
y dado que la presión media actúa sobre el asiento de la válvula, el pistón apenas se mueve.
afectado por la resistencia, lo que resulta en una velocidad de conmutación rápida y una pérdida de presión mínima.
◎Resistencia al vacío: Excelente rendimiento de sellado, adecuado para tuberías de vacío.
◎Antibloqueo: Especialmente adecuado para controlar medios con partículas, viscosidad y fácil condensación.
◎Sin mantenimiento: debido a que solo tiene una parte móvil (vástago del pistón),
sin los tradicionales componentes de sellado de relleno entre el vástago y
actuador en válvulas convencionales, y sin actuadores de accionamiento adicionales,
La válvula coaxial no requiere mantenimiento adicional.
Aplicaciones:
Refrigeración y lubricación de máquinas herramienta, extracción y procesamiento de petróleo,
equipos de producción de gas, pulvimetalurgia, lavadoras de alta presión,
lechada a presión, máquinas de moldeo por soplado, equipos de tratamiento de aguas residuales,
equipos de espuma, equipos de prueba de alta presión, enfriamiento laminar, equipos de vacío.
