Техническая спецификация

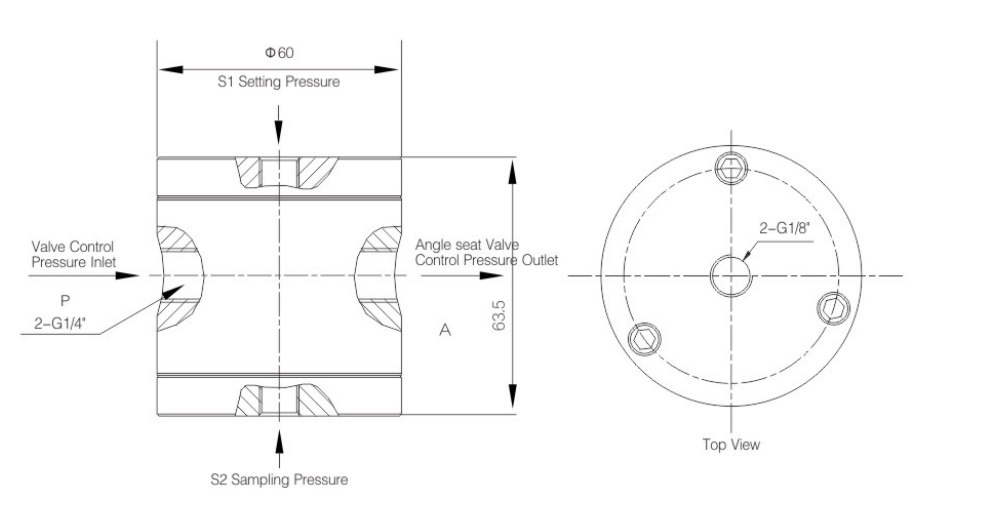

Размер: P, размер интерфейса: G1/4"
Размер интерфейса S1, S2: G1/8"
Диапазон давления:
Давление конечной настройки S1: 0,02–0,4 МПа, пользователи могут устанавливать в соответствии с фактическими условиями работы, обычно используют фильтрованный сжатый воздух.
Давление отбора проб на конце S2: S1±0,01 МПа (от рабочего давления оборудования). P, A. Двустороннее давление: определяется управляющим давлением, требуемым клапаном, подключенным к балансировочному клапану. Обычно используется фильтрованный сжатый воздух.
Диапазон температур: 0 ℃ ~ 100 ℃
Преимущество:
Балансировочный клапан, который очень чувствителен к изменениям давления ±0,01 МПа, может автоматически управлять и переключаться без ручной регулировки.
Принцип работы
Этот клапан контролирует выход источника воздуха на конце A за счет изменения давления в порту S2 (давление в порту S1 постоянно), тем самым автоматически управляя переключателем подключенного к нему клапана (например: клапан с наклонным седлом). ). Это позволяет устройству автоматически подстраиваться под изменение рабочего давления, обеспечивая стабильность рабочего давления устройства.

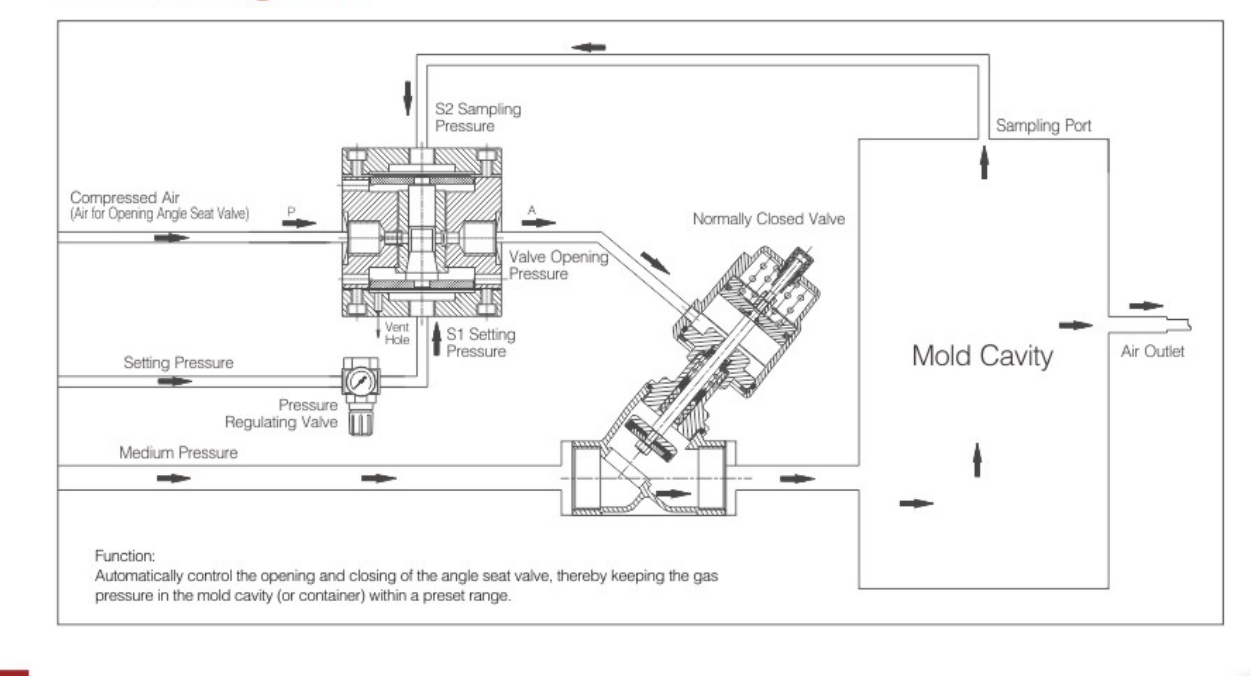

Рабочая принципиальная схема
