811 Serisi Y-Yaylı Dişli Çek Valf

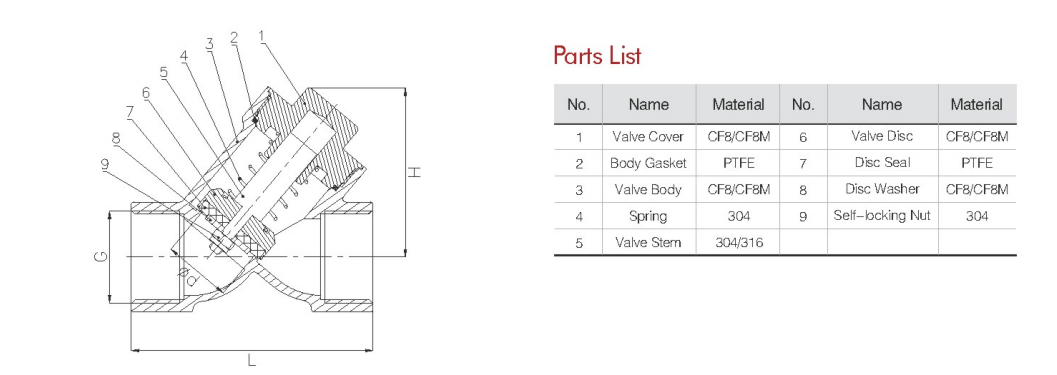

Tasarım Özellikleri:

• Boyut: DN8-DN100 (1/4''-4'')

• Bağlantı Tipi: Dişli, kaynaklı, kelepçeli (tri-clamp), flanşlı, diğer bağlantı tipleri için özel çözüm (danışmalı)

• Vana Gövdesi: CF8, CF8M

• Kapak (Bonnet): CF8, CF8M

• Yay: CF8, CF8M

• Sap (Stem): CF8, CF8M

• Vana Tapağı (Core): CF8, CF8M

• Kendinden Kilitlemeli Somun: CF8, CF8M

• Tapağı Contası (Core Gasket): CF8, CF8M

• Yuvaya Sızdırmazlık (Seat seal): PTFE, RPTFE

• Gövde Sızdırmazlığı (Body seal): PTFE, RPTFE

Minimum Açma Basıncı: 30-40 mbar
Nominal Basınç (Çalışma Basıncı): 0-16 bar (0-232 Psi), isteğe bağlı olarak -0,9 bar'a kadar vakum
Dış Ortam Sıcaklığı (Çevre): -10°C ~ 80°C
Uygun Akışkanlar: Su, nötr gaz veya sıvı, alkol, yağ, akaryakıt, buhar, organik çözücüler, asit-baz çözeltileri vb.
Akışkan Sıcaklığı: -10°C - 180°C (PTFE normal sıcaklık tipi) / 25°C - 220°C (PTFE yüksek sıcaklık tipi)
Maksimum Viskozite: 600 cSt (mm²/s)
Vana Kaçak Sınıfı: DIN EN 12266 Sınıf A

Çalışma Prensibi:

Akışkan, girişten vana gövdesine girer, vana sapını ve tapağını yukarı iterek vanayı açar.

Akışkan çıkıştan geri akmaya başladığında, yay kuvveti ve akışkanın kendi basıncı sap ile tapağı aşağı iter, böylece vanayı kapatır.
