804 Válvula de equilibrio neumática

Especificación técnica

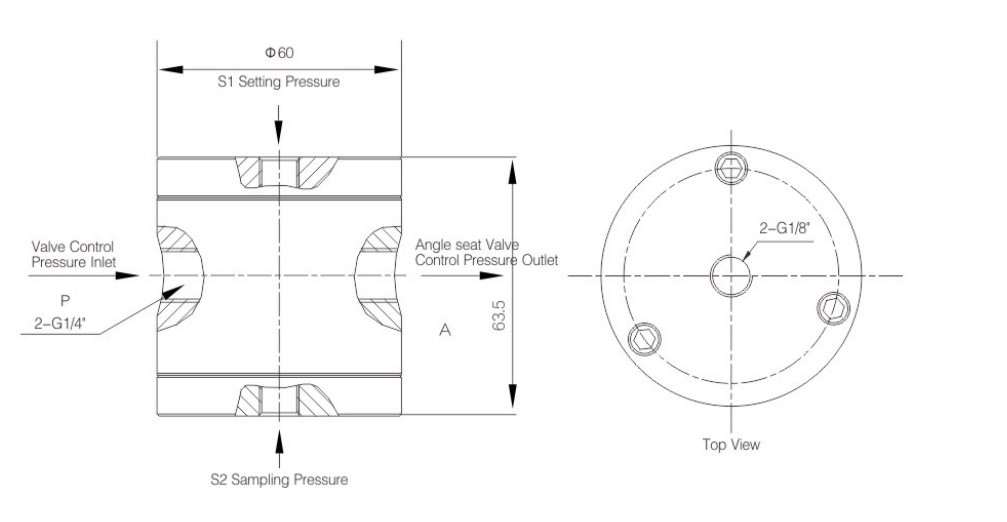

Tamaño: P, A tamaño de interfaz: G1/4"

Tamaño de interfaz S1, S2: G1/8"

Rango de presión:

Presión de ajuste final S1: 0,02-0,4 MPa, los usuarios pueden configurar según las condiciones de trabajo reales, generalmente usan aire comprimido filtrado

Presión de muestreo final S2: S1 ± 0,01 MPa (de la presión de trabajo del equipo) P, presión de dos extremos: determinada por la presión de control requerida por la válvula conectada a la válvula de equilibrio, generalmente use aire comprimido filtrado

Rango de temperatura: 0 ℃ ~ 100 ℃

Ventaja:

La válvula de equilibrio, que es altamente sensible a cambios de presión de ±0,01 MPa, puede controlar y cambiar automáticamente sin ajustes manuales.

Principio de funcionamiento

Esta válvula controla la salida de la fuente de aire en el extremo A mediante el cambio de presión en el puerto S2 (la presión en el puerto S1 es constante), controlando así automáticamente el interruptor de la válvula conectada a él (por ejemplo: válvula de asiento inclinado ). Esto permite que el dispositivo se ajuste automáticamente con el cambio en la presión de trabajo, asegurando la estabilidad de la presión de trabajo del dispositivo.

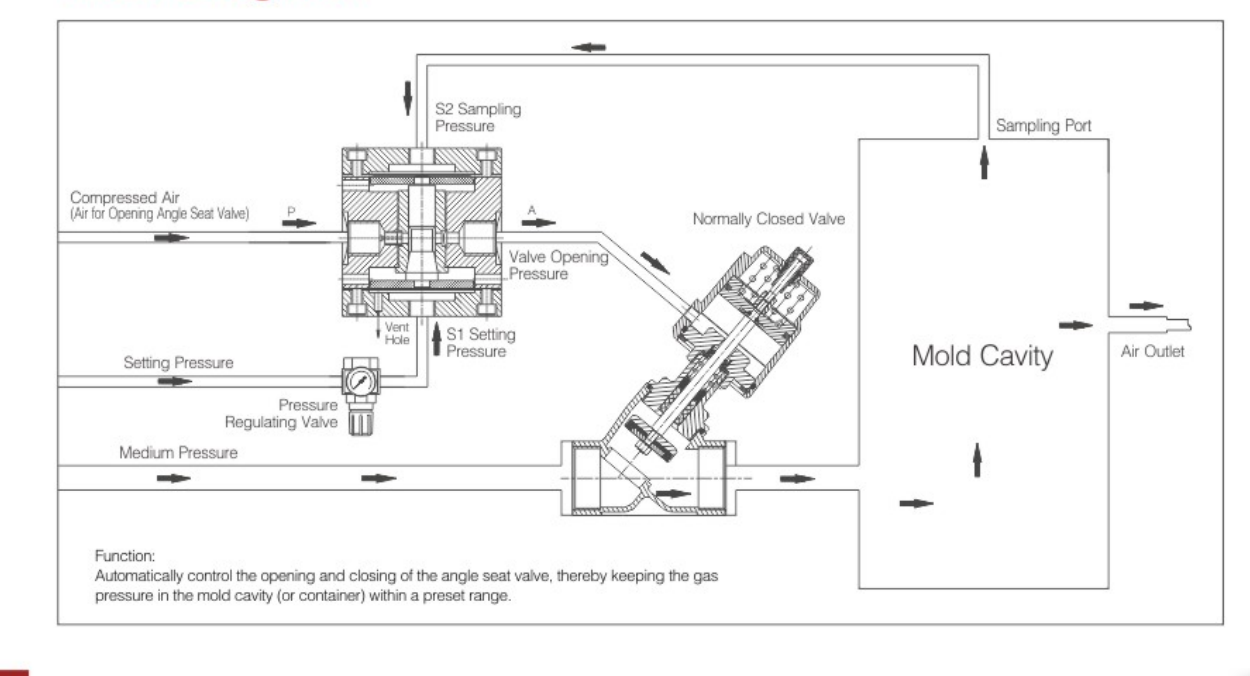

Diagrama esquemático de trabajo
